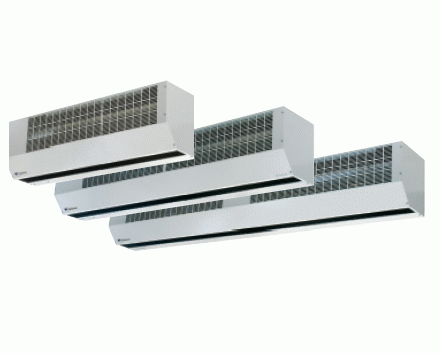

Воздушная завеса "Systemair" LG343, фото 2
Воздушная завеса "Systemair" LG343, фото 2

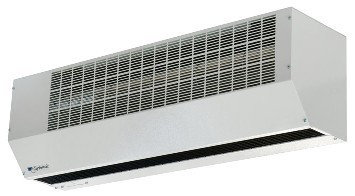

Воздушная завеса "Systemair" LG343

Описание
Характеристики
Информация для заказа
  • В ассортименте три типоразмера корпуса
  • Фронтальный забор воздуха позволяет устанавливать завесу непосредственно у потолка
  • Малошумный тангенциальный вентилятор
  • Пульт управления встраивается в корпус воздушной завесы или выносится отдельно на стену
  • Один комплект автоматики может управлять совместной работой до 4-х воздушных завес LG

   Воздушные завесы рекомендуются для защиты дверных проемов высотой до 2,5 м. Длина завесы - 985 мм, расход воздуха - 800/1250 куб. м/ч

   Вентилятор, двигатель, нагревательные элементы (кроме LG0) смонтированы в стальном устойчивом к корозии корпусе, покрытом горячим полимером.

   Автоматика поставляется отдельно.

Пульт управления MP 22 может подключаться к термостату типа SR 122, для регулировки мощности нагревательных элементов. При установке одной завесы пульт управления MP-I может встраиваться в корпус.

    LG343 LG643 LG943 LG8
Длина мм 985 985 985 1500
Мощность кВт 3 6 9 8
Напряжение В 400 3N~ 400 3N~ 400 3N~ 400 3N~
Ток А 04.июл 08.мар 13.апр 11.сен
Расход воздуха (низ./ выс.) м3 800/1250 800/1250 800/1250 1100/2100
Повышение температуры °C 11.июл 22/14 34/21 22.ноя
Уровень шума дБ(A) 42/51 42/51 42/51 42/51
Вес кг 18 18 20 28
Степень защиты   IP21 IP21 IP21 IP21
Артикул   3042 3043 3201 3029



    LG12 LG9XL LG15XL
Длина мм 1500 2000 2000
Мощность кВт 12 9 15
Напряжение В 400 3N~ 400 3N~ 400 3N~
Ток А 17.июл 22.5/13.0 37.7/21.7
Расход воздуха (низ./ выс.) м3 1100/2100 1600/2500 1600/2500
Повышение температуры °C 33/17 11.июл 16.дек
Уровень шума дБ(A) 42/51 45/54 45/54
Вес кг 28 31 35
Степень защиты   IP21 IP21 IP21
Артикул   3032 3048 3049

Установка

   Воздушные завесы серии LG устанавливаются горизонтально, над дверными проемами на расстоянии от проема 50 мм и выше. Фронтальный забор воздуха позволяет устанавливать завесу в непосредственной близости от потолка или в подвесном потолке, занимая минимум места.

Что такое воздушная тепловая завеса?

Воздушные тепловые завесы предназначены для разделения зон с разной температурой по разные стороны открытых проемов рабочих окон, входных дверей и ворот. За счет выдува высокоскоростного потока образуется «невидимая дверь», которая не дает теплому воздуху выходить наружу и не впускает холодный воздух в помещение. Таким образом, улучшается внутренний температурный комфорт, исчезают сквозняки, значительно снижаются теплопотери, а следовательно, и затраты на обогрев. Величина тепловых потерь через открытые двери зависит от:

  • разницы в давлении внутри и снаружи здания;
  • разницы температуры внутри и снаружи здания;
  • скорости ветра относительно дверного проема.

Воздушный поток через открытый дверной проем

В помещениях, в которых установлены вентиляционные системы, очень важно добиться сбалансированной работы этих систем, т.е. количество воздуха, удаляемого из помещения, должно равняться количеству воздуха, подаваемого в помещение. Это позволит снизить перепад давления в дверном проеме. Теплый воздух внутри здания легче холодного наружного, поэтому при открывании двери создается разность давлений, см. рис. 1b.
Холодный наружный воздух втекает в здание через нижнюю часть дверного проема и вытесняет из здания легкий теплый воздух через верхнюю часть проема. Величина полного воздушного потока возрастает с увеличением разницы температур. Когда ветер направлен прямо в дверь, воздух с улицы втекает в здание по всей площади дверного проема, как показано на рис. 1а. Суммарный воздушный поток представляет собой сумму всех втекающих и вытекающих потоков, см. рис. 1с. Правильно установленная воздушная тепловая завеса сводит воздухообмен к минимуму.

Функция отсечения. Разделение климатических зон, никаких сквозняков или жары с улицы. Никаких насекомых, грязи, пыли, неприятных запахов. Функция зонирования очень удобна для разделения зон с кондиционированным и некондиционированным воздухом; курящих и некурящих зон Воздушные тепловые завесы с  воздухонагревательными элементами осушают пол и пространство, примыкающее к входным дверям, а также дают дополнительный подогрев воздуха. Идеальное решение для ресторанов, магазинов, торговых центров Помогает циркуляции воздуха в просторных помещениях. Идеальна для залов и лобби
Рисунок 2.а) Функция отсечения. Разделение климатических зон, никаких сквозняков или жары с улицы. Никаких насекомых, грязи, пыли, неприятных запахов. Рисунок 2.b) Функция зонирования очень удобна для разделения зон с кондиционированным и некондиционированным воздухом; курящих и некурящих зон. Рисунок 2.с) Воздушные тепловые завесы с воздухонагревательными элементами осушают пол и пространство, примыкающее к входным дверям, а также дают дополнительный подогрев воздуха. Идеальное решение для ресторанов, магазинов, торговых центров. Рисунок 2.d) Помогает циркуляции воздуха в просторных помещениях. Идеальна для залов и лобби.

Энергосбережение и комфорт

Открытые дверные проёмы приводят к значительным потерям тепла. Правильно установленная воздушная тепловая завеса снижает тепловые потери помещения на 90%. Воздушные тепловые завесы не допускают проникновения сквозняков и позволяют магазинам держать входные двери открытыми в зимнее время года, привлекая тем самым покупателей. В летнее время Воздушные тепловые завесы могут работать без включения нагревательных элементов, оберегая охлаждаемые помещения от проникновения тепла.

Следует помнить, что независимо от вида выбранной Вами завесы (с нагревательными элементами или без), воздушный поток завесы должен быть направлен так, чтобы основная его часть возвращалась в помещение, не забирая воздух снаружи. Именно для этих целей струю следует направлять под углом 10-15° в сторону наружных помещений или улицы.

Для эффективной работы воздушной завесы важно правильно установить её, выбрать скоростной режим, оптимальное направление потока и задать желаемую температуру.

Ассортимент Systemair разработан с учетом Ваших потребностей и предлагает широкие возможности управления воздушными завесами: от простых и недорогих решений, например с помощью пульта управления и термостата, до сложных программируемых устройств регулирования, датчиков положения дверей, датчиков температур, что обычно используется на объектах с круглосуточным циклом работы.

Для предотвращения холодных сквозняков вблизи пола следует примерно 30 % полного потока воздуха направлять наружуРисунок 3. Для предотвращения холодных сквозняков вблизи пола следует примерно 30 % полного потока воздуха направлять наружу. Для определения границы разделения воздушного потока при работе завесы следует, удерживая платок на расстоянии 30 см от пола, медленно перемещать его в поперечном направлении. Плоскость разделения воздушного потока должна находиться посередине дверного проема или несколько выдвинута из помещения. Скорость потока воздуха у пола должна достигать около 2 м/с.

Как работает воздушная тепловая завеса

Все Воздушные тепловые завесы имеют вентилятор, который создает интенсивный воздушный поток, направляемый поперек дверного проема. Кинетическая энергия воздушной струи создает непреодолимый барьер, который можно сравнить с водопадом, препятствующий образованию потоков воздуха между двумя помещениями с разными давлениями и микроклиматом.
Воздушный поток, создаваемый завесой, следует наклонять так, чтобы примерно 30% воздуха направлялось наружу. Этот «выброс» необходим для предотвращения холодных сквозняков у пола (см. рис. 2с).
Скорость потока воздуха у пола должна достигать около 2м/с. Для определения плоскости разделения потока используйте носовой платок, см. рис. 3.

Правильный выбор воздушной завесы Systemair

Прежде всего, следует обращать внимание на структуру потока, импульс струи и уровень шума. Но, помимо этого, необходимо учитывать также и внешние факторы, такие как скорость и направление ветра, разность давлений и температур, частота и продолжительность открытий дверей и др.

воздушная тепловая завеса с малой прокачкой воздуха не отсекает сквозняки у пола. Чрезмерно мощная воздушная тепловая завеса, установленная над низкими дверными проемами, вызывает чувство дискомфорта у людей под нею и создает повышенный шум в помещении.
Наилучший результат достигается при перекрытии всей протяженности дверного проема мощным устойчивым потоком воздуха. Его можно обеспечить, устанавливая несколько завес в ряд.

Обращаем Ваше внимание, что, вне зависимости от климатической зоны Воздушные тепловые завесы применяются везде, где нужно разделить среды с разной температурой.
Номенклатура воздушных тепловых завес Systemair включает в себя завесы с воздухонагревательной секцией и без нее.
Завесы без подогрева устраняют теплопотери так же эффективно, как и завесы с подогревом, однако в некоторых случаях следует учитывать, что не подогретый воздушный поток может вызывать ощущение сквозняка.
Дополнительный подогрев воздуха придает комфорт в ощущении и удовлетворяет потребность в дополнительном тепле к существующему обогреву помещения, осушает пространство, примыкающее к входным дверям.
Необходимое дополнительное тепло определяется исходя из оценки факторов, является ли воздушная тепловая завеса единственным источником обогрева в помещении, разницей температур воздуха между холодной и теплой воздушными зонами и затратами. Воздушные тепловые завесы с водяной воздухонагревательной секцией обеспечивают значительно больший теплосъем, чем завесы с электрической секцией.

Основные критерии выбора воздушной завесы:

  • Назначение (где будет устанавливаться, для каких помещений будет использоваться) Высота и ширина проёма
  • Тип установки: горизонтальная или вертикальная
  • Тип завесы: без нагрева, с электрическим нагревом, с водяным нагревом.

Выбор воздушных тепловых завес для вертикального монтажа в зависимости от ширины проема

Рис. 4 Выбор воздушных тепловых завес для вертикального монтажа в зависимости от ширины проема.

Расчет расхода воздуха воздушной завесы

При оценке эффективности работы воздушной завесы учитываются два основных фактора - расход воздуха (м3/ч) и скорость потока (м/с). Можно также ввести термин «импульс», который измеряется в кгм/с и определяет инерционность воздушного экрана. На основании многолетнего опыта разработки и производства воздушных тепловых завес компания Systemair может смело утверждать, что она нашла наилучшее соотношение между указанными двумя факторами и добилась оптимального значения импульса.

Скорость воздушного потока очень трудно поддается точному измерению, особенно вне лабораторных условий, когда не всегда представляется возможным учесть все параметры, оказывающие влияние на резуль-тат измерения. Структура потока также никогда не является абсолютно однородной и изменяется по всей протяженности воздушного экрана, испытывая значи-тельные изменения вблизи решеток и мест поступления наружного воздуха.
Объемный расход, однако, может быть очень точно измерен в сертифицированной AMCA лаборатории Systemair, которая занимается разработками, исследованиями и тестированием выпускаемой продукции.

Скорость воздушного потока на выходе рассчитывается на основании объемного расхода и площади выходного отверстия:

V=Q/A [М/С]
v - скорость воздушного потока [м/с]
Q - объемный расход [м3/с]
А - площадь потока [м3]

Воздушные тепловые завесы с подогревом осушают простран-ство, примыкающее к входным дверям, придают комфорт в ощущении и удовлетворяют потребности в дополнительном тепле к существующему обогреву помещения. Подогрев воздуха, AT - это разница температуры воздуха на входе и выходе из завесы. AT также очень важный фактор при расчете воздушных тепловых завес. Для воздушных тепловых завес с электрическим подогревом нетрудно расчитать подогрев воздуха, зная мощность завесы (Р) и расход воздуха (q).

АТ = P/(q*1.2)   P (кВт), q (м3/с)

Фактор 1.2 - это примерное значение плотности (р) х
Нагревательная способность (Ср) подогретого воздуха. Пример: Р=12кВт
q = 2700мЗ/ч = 2700/3600 = 0.75м3З/с
АТ=12/(0.75*1.2) = 13.3°С

Мощность и подогрев воздуха могут быть гораздо больше при использовании завес с водяной нагревательной секцией, но сильно зависят от температуры теплоносителя системы.

Выбор воздушных тепловых завес для горизонтального монтажа в зависимости от высоты проема
Рис.5 Выбор воздушных тепловых завес для горизонтального монтажа в зависимости от высоты проема.

Основные
ПроизводительSystemair
Страна производительШвеция
Гарантийный срок12 мес
Вес18 кг
Напряжение питания380 В
Частота тока50 Гц
Уровень шума51 дБ
Расход воздуха1250 куб. м/час
Тип тепловой завесы по способу монтажаГоризонтальный
Тип тепловой завесы по режиму работыПостоянного действия
Тип тепловой завесы по способу нагрева воздухаЭлектрический
Максимальная мощность3 кВт
Способ управления тепловой завесойВыносной пульт, Термостат
Максимальная рекомендуемая высота установки тепловой завесы2.5 мм
Габаритные размеры
Ширина985 мм
Высота260 мм
Длина220 мм
  • Цена: 118 000
  • Способ упаковки: Заводская
