Воздушно-отопительный агрегат Volcano VR mini AC
Воздушно-отопительный агрегат Volcano VR mini AC
Энергоэффективный.
 |
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ВЕНТИЛЯТОРЫ Оптимизированный профиль и увеличенная площадь лопастей осевого вентилятора гарантируют низкие эксплуатационные затраты и тихую работу. |
 |
ЭФФЕКТИВНЫЕ ЭЛЕКТРОДВИГАТЕЛИ Возможность выбора высокопроизводительных, 3-скоростных электродвигателей AC и энергосберегающих электродвигателей ЕС обеспечивает оптимальный выбор рабочих параметров при минимальном электро потреблении |
Инновационный
 |
НАПРАВЛЯЮЩИЕ ПОТОК ВОЗДУХА ЖАЛЮЗИ Новое передовое решение крепления лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха. |
 |
ТЕПЛООБМЕННИКИ • 1, 2 и 3-рядные теплообменники с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности |
 |
ДИФФУЗОР Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора. |
 |
МАКСИМАЛЬНЫЙ РАСХОД ВОЗДУХА БЕЗ ПОТЕРИ МОЩНОСТИ Конструкция корпуса и осевого вентилятора, а также диффузор специальной конструкции обеспечивают равномерное распределение скоростей потока воздуха по сечению теплообменника и, гарантируют незначительное сопротивление потоку воздуха и полное использование тепловой мощности. |
Габаритные размеры:
Технические характеристики Volcano VR
|
Параметры |
Ед. изм. |
VOLCANO V MINI |
VOLCANO VR1 |
VOLCANO VR2 |
VOLCANO VR3 |
|
Количество рядов теплообменника |
|
2 |
1 |
2 |
3 |
|
Максимальный поток воздуха |
m³/h |
2100 |
5300 |
4850 |
5700 |
|
Диапазон мощности нагрева |
kW |
от 3 до 20 |
от 5 до 30 |
от 8 до 50 |
от 13 до 75 |
|
Максимальная температура теплоносителя |
°C |
130 |
|||
|
Максимальное давление теплоносителя |
MPa |
1,6 |
|||
|
Дальность горизонтальной струи |
m |
14 |
23 |
22 |
25 |
|
Дальность вертикальной струи |
m |
8 |
12 |
11 |
12 |
|
Объем воды в теплообменнике |
dm³ |
1,12 |
1,25 |
2,16 |
3,1 |
|
Подключение вход\выход |
ᴓ |
3/4 |
|||
|
Масса без воды |
kg |
17,5 |
27,5 |
29 |
31 |
|
Напряжение питания |
V/Hz |
1 ~ 230/50 |
|||
|
Мощность |
kW |
0,115 |
0,28 |
0,41 |
|
|
Сила тока AC |
A |
0,53 |
1,3 |
1,7 |
|
|
Обороты AC |
rpm |
1450 |
1380 |
||
|
Защита от влаги AC |
IP |
54 |
|||
|
Мощность двигателя EC |
kW |
0,095 |
0,25 |
0,37 |
|
|
Сила тока EC |
A |
0,51 |
1,3 |
1,7 |
|
|
Обороты EC |
rpm |
1450 |
1430 |
1400 |
|
|
Защита от влаги EC |
IP |
44 |
|||
|
Окраска |
|
перед: RAL 9016 Traffic White, зад +и консоль монтажная : RAL 7036 Platinum Gray, крыльчатка: RAL 6038 Green |
|||
Автоматика:
| Model | - |
Регулятор скорости WING/VOLCANO |
Термостат программируемый EH20.1 |
Потенциометр VR EC (0-10 V) |
Контроллер HMI VR (0-10V) |
| Артикул VTS | - | 1-4-0101-0438 | 1-4-0101-0039 | 1-4-0101-0453 | 1-4-0101-0169 |
| Совместимость с двигателями | - | AC | EC | ||
| Источник питания | V/ph/ Hz | ~230/1/50 | 2 x батарейки 1,5 AA | ~230/1/50 | ~230/1/50 |
| Ток нагрузки макс | A | 6(3) | 3 | 0,02 A для 0-10V | 1A для 230VAC |
| 0,02A для 0-10V | |||||
| Диапазон регулировки | °C | 10...30 | 5...30 | --- | 5...40 |
| Режим управления | --- | ручной | ручной/автоматический | ||
| Календарь почасовой - еженедельный | --- | Нет | Да | Нет | Да |
| часы | --- | Нет | Да | Нет | Да |
| Датчик температуры | --- | Встроенный | --- | Встроенный | |
| Возможность подключения внешнего датчика температуры | шт. | Нет | 1 или 4 | ||
| Сигнал на выходе | --- | on/off | 0-10V DC | ||
| Защита от влаги | IP |
30 |
|||
| ПАРАМЕТРЫ |  |
ПАРАМЕТРЫ |  |
ПАРАМЕТРЫ |  |
|||
|
Клапан с сервоприводом (VA-VEH202TA) |
Регулятор скорости ARW3,0/2 |
Выносной датчик NTC (для контроллера HMI VR) |
||||||
| Артикул VTS | --- | 1-2-1204-2019 | Артикул VTS | --- | 1-4-0101-0434 | Артикул VTS | --- | 1-2-1205-1008 |
| Источник питания | V/ph/Hz | ~230/1/50 | Источник питания | V/ph/Hz | ~230/1/50 | Тип чувствительного элемента | kΩ | NTC 10K |
| Мощность двигателя | W | 1 | Сила тока максимальная | A | 3 | монтаж | --- | настенный |
| Подключение к воде | " | 3/4 | Переключение скоростей | вручную | Максимальная длина сигнального провода | m | 100 | |
| kvs | m³/h | 4,5 | Ступеней регулирования | 5 | Диапазон измерения | °C | 0…40 | |
| Время открытия/закрытия | min. | 3/3 | Вкл\выкл | Да | Диапазон измерения температуры | °C | -20...+70 | |
| Степень защиты | IP | 54 | Максимальная температура | °C | 35 | Степень защиты | IP | 20 |
| Степень защиты | IP 54 | |||||||
| Совместная работа контроллеров и регуляторов с агрегатами | ||||||
| Model | Регулятор настенный | Термостат программируемый EH20.1 | Регулятор скорости ARW3,0/2 | Потенциометр Контроллер | ||
| WING / VOLCANO | VR EC (0-10 V) HMI VR (0-10V) | |||||
| Артикул VTS | 1-4-0101-0438 | 1-4-0101-0039 | 1-4-0101-0434 | 1-4-0101-0453 1-4-0101-0169 | ||
| Совместимость с двигателями | AC | EC | ||||
| VR Mini | шт. | 4 | 1 | 4 | 4 | 4 |
| VR1 | шт. | 2 | 1 | 1 | 4 | 4 |
| VR2 | шт. | 2 | 1 | 1 | 4 | 4 |
| VR3 | шт. | 1 | 1 | 1 | 4 | 4 |
| VR-D | шт. | 1 | 1 | 1 | 4 | 4 |

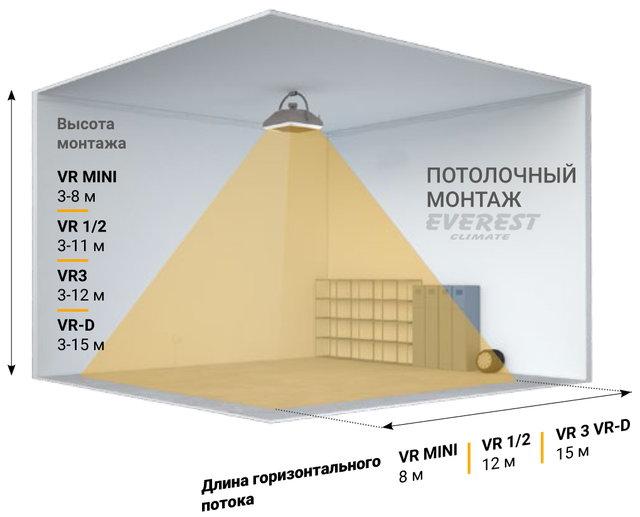

Монтаж.
| Основные | |
|---|---|
| Вес | 9.8 кг |
| Производитель | VTS Euroheat |
| Гарантийный срок | 24 мес |
| Страна производитель | Польша |
| Частота тока | 50 Гц |
| Тепловая мощность | 20 кВт |
| Производительность | 2000 куб. м/час |
| Напряжение питания | 220 В |
| Основные атрибуты | |
| Состояние | Новое |
| Мощность | 20 |
- Цена: 167 000 ₸
- Способ упаковки: Заводская
